磁致伸缩位移（液位）传感器，是利用磁致伸缩原理、通过两个不同磁场相交产生一个应变脉冲信号来准确地测量位置的。测量元件是一根波导管，波导管内的敏感元件由特殊的磁致伸缩材料制成的。测量过程是由传感器的电子室内产生电流脉冲，该电流脉冲在波导管内传输，从而在波导管外产生一个圆周磁场，当该磁场和套在波导管上作为位置变化的活动磁环产生的磁场相交时，由于磁致伸缩的作用，波导管内会产生一个应变机械波脉冲信号，这个应变机械波脉冲信号以固定的声音速度传输，并很快被电子室所检测到。由于这个应变机械波脉冲信号在波导管内的传输时间和活动磁环与电子室之间的距离成正比，通过测量时间，就可以高度精确地确定这个距离。由于输出信号是一个真正的绝对值,而不是比例的或放大处理的信号,所以不存在信号漂移或变值的情况,更无需定期重标。
内置式位移传感器：

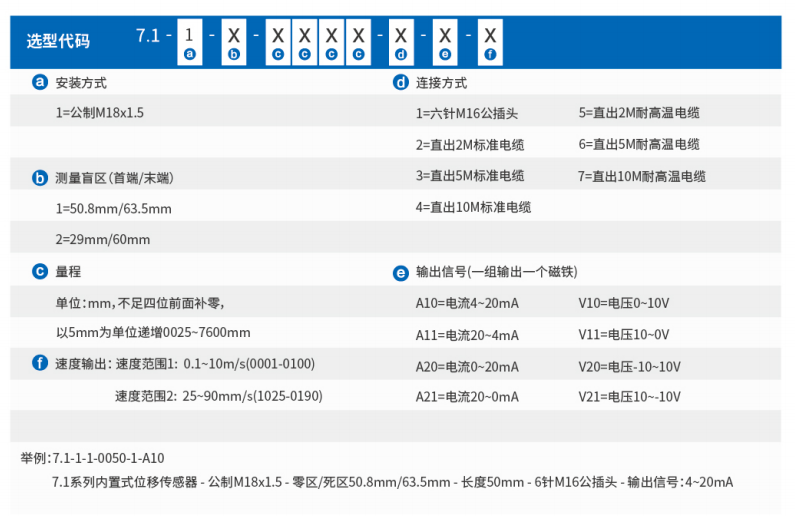

7.1系列模拟量输出选型如下：

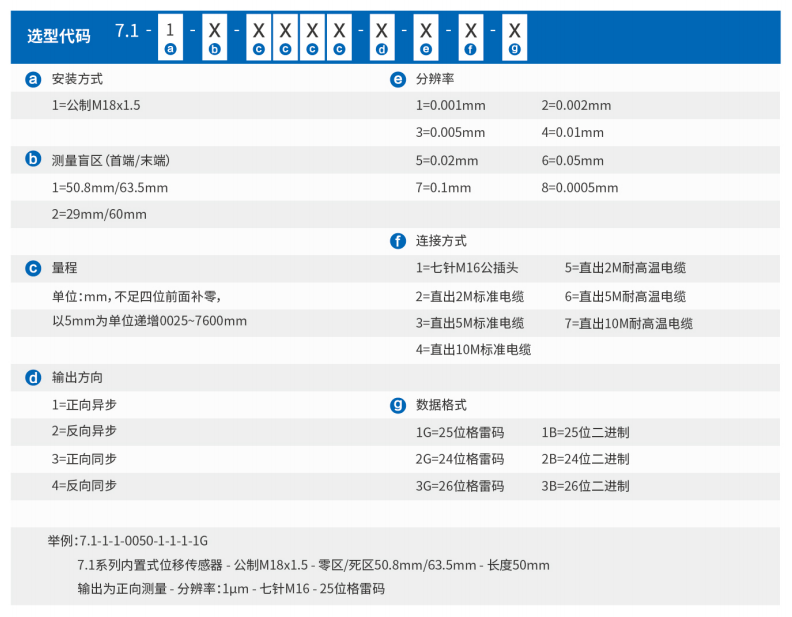

7.1系列SSI输出选型如下：

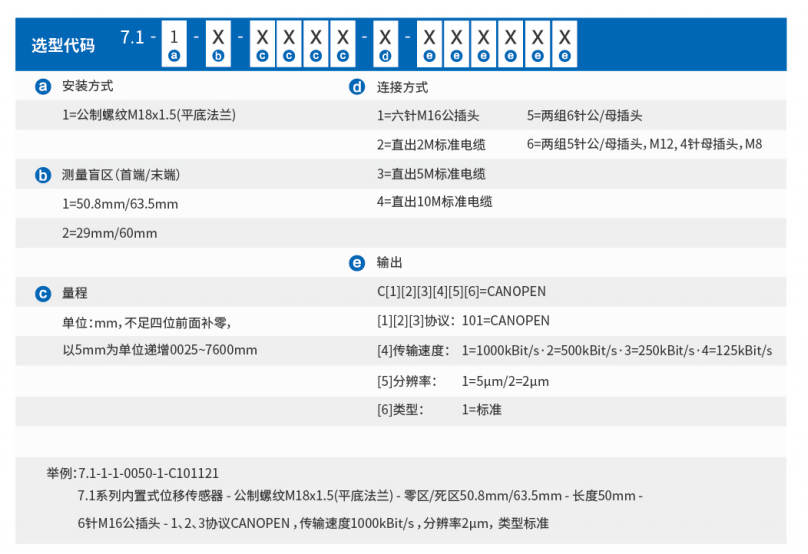

7.1系列CANOPEN输出选型如下：

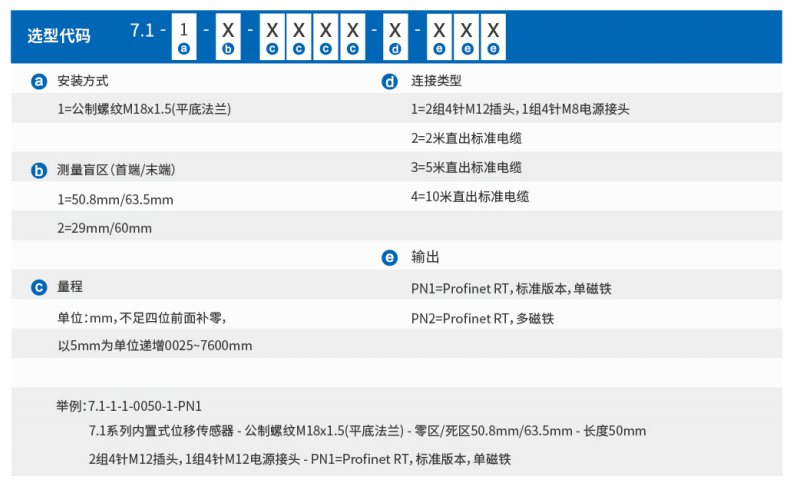

7.1系列PROFINET输出选型如下：
外置式位移传感器：

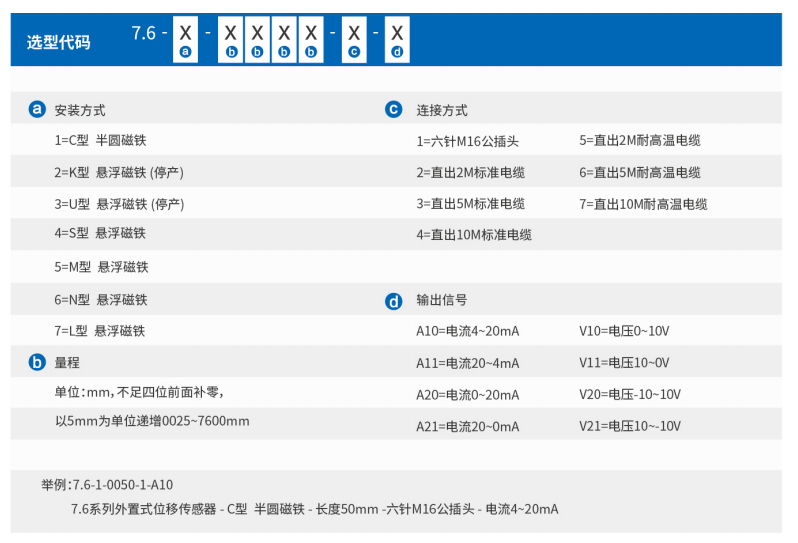

7.6系列模拟量输出选型如下：

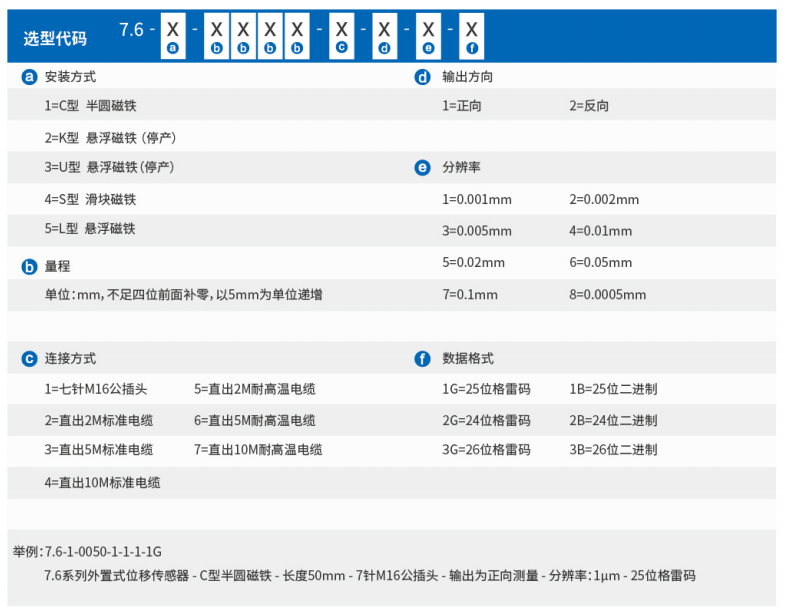

7.6系列SSI输出选型如下：

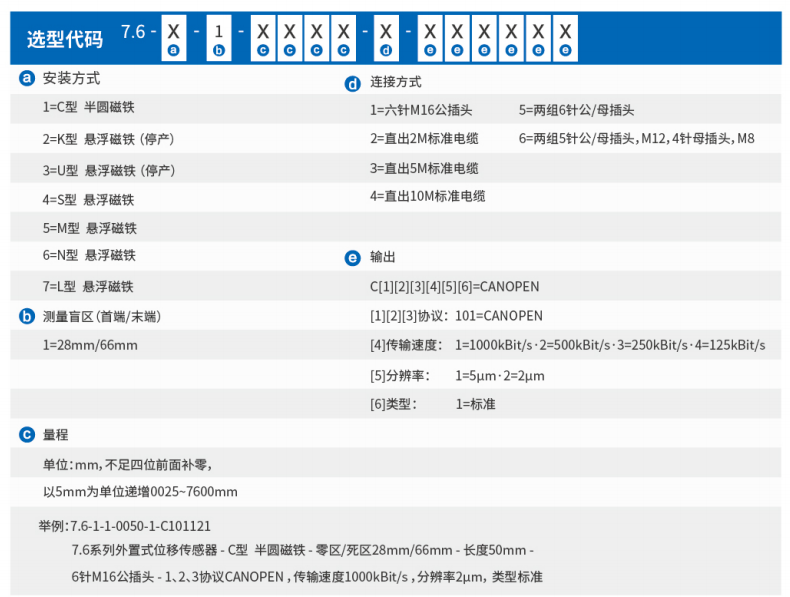

7.6系列CANOPEN输出选型如下：

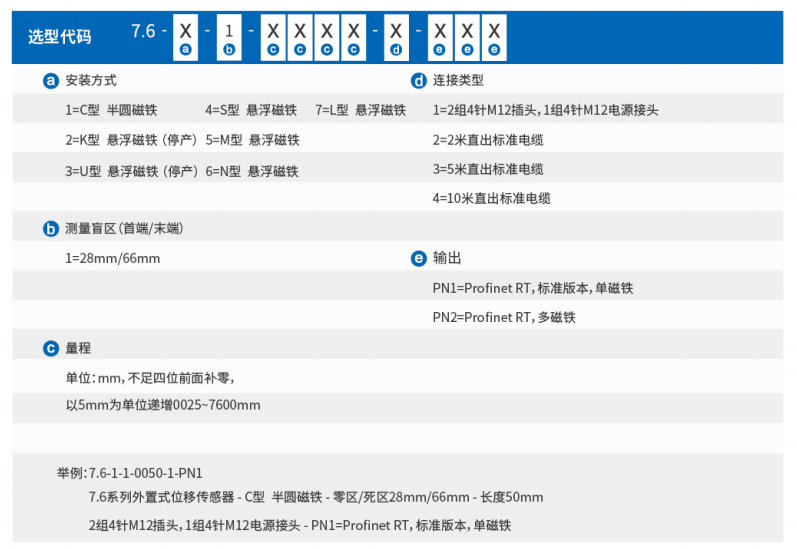

7.6系列PROFINET输出选型如下：
